Embalses¶
Introducción¶
El módulo Embalses del sistema permite gestionar todos los cuerpos de agua monitorizados por la plataforma.
Desde este apartado es posible:
- Consultar el listado de embalses registrados.
- Editar la información asociada a cada embalse.
- Visualizar un embalse en detalle.
- Gestionar las fórmulas asociadas a cada embalse (exclusivo Rol administrador).
Este módulo es fundamental para asegurar que cada embalse tenga configuraciones correctas de metadatos, organización, visibilidad y geometría.

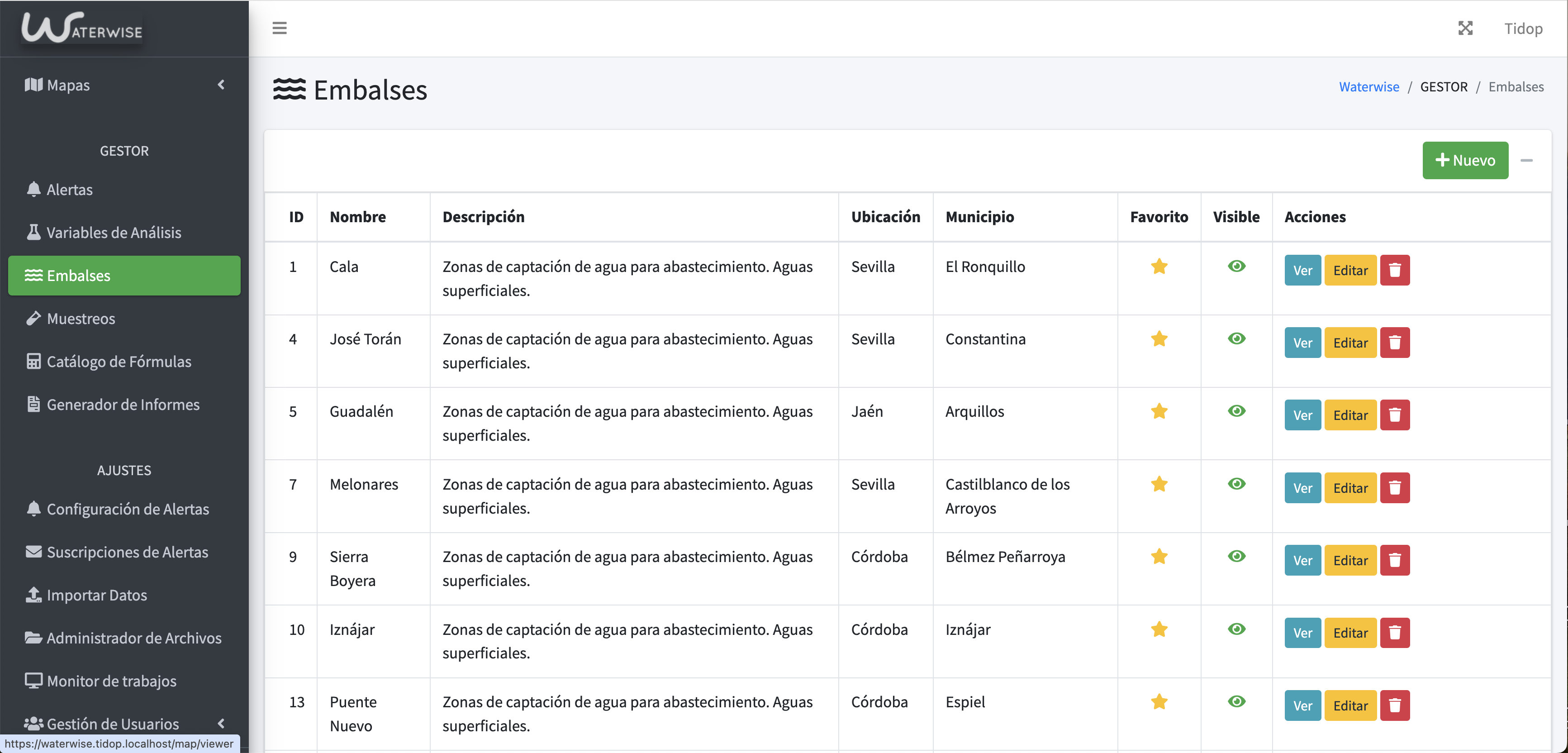

Listado de Embalses¶
La vista principal muestra una tabla con los embalses configurados en el sistema.
Cada fila incluye:
| Campo | Descripción |
|---|---|
| ID | Identificador único del embalse. |
| Nombre | Nombre oficial del embalse. |
| Descripción | Información general y usos, típicamente abastecimiento de agua. |
| Ubicación | Provincia. |
| Municipio | Municipio principal asociado. |
| Favorito | Indica si aparece como embalse destacado. |
| Visible | Define si debe mostrarse en los visores. |
| Acciones | Ver, editar o gestionar elementos asociados. |
Ejemplos de registros:¶
| ID | Nombre | Ubicación | Municipio |
|---|---|---|---|
| 1 | Cala | Sevilla | El Ronquillo |
| 4 | José Torán | Sevilla | Constantina |
| 5 | Guadalén | Jaén | Arquillos |
| 7 | Melonares | Sevilla | Castilblanco de los Arroyos |
| 9 | Sierra Boyera | Córdoba | Bélmez Peñarroya |
| 10 | Iznájar | Córdoba | Iznájar |
| 13 | Puente Nuevo | Córdoba | Espiel |
| 19 | Huesna | Sevilla | El Pedroso |
| 20 | Retortillo | Córdoba | Hornachuelos |
| 22 | Bembézar | Córdoba | Espiel |
Desde esta tabla se accede a las acciones principales del embalse.
Ver Embalse¶

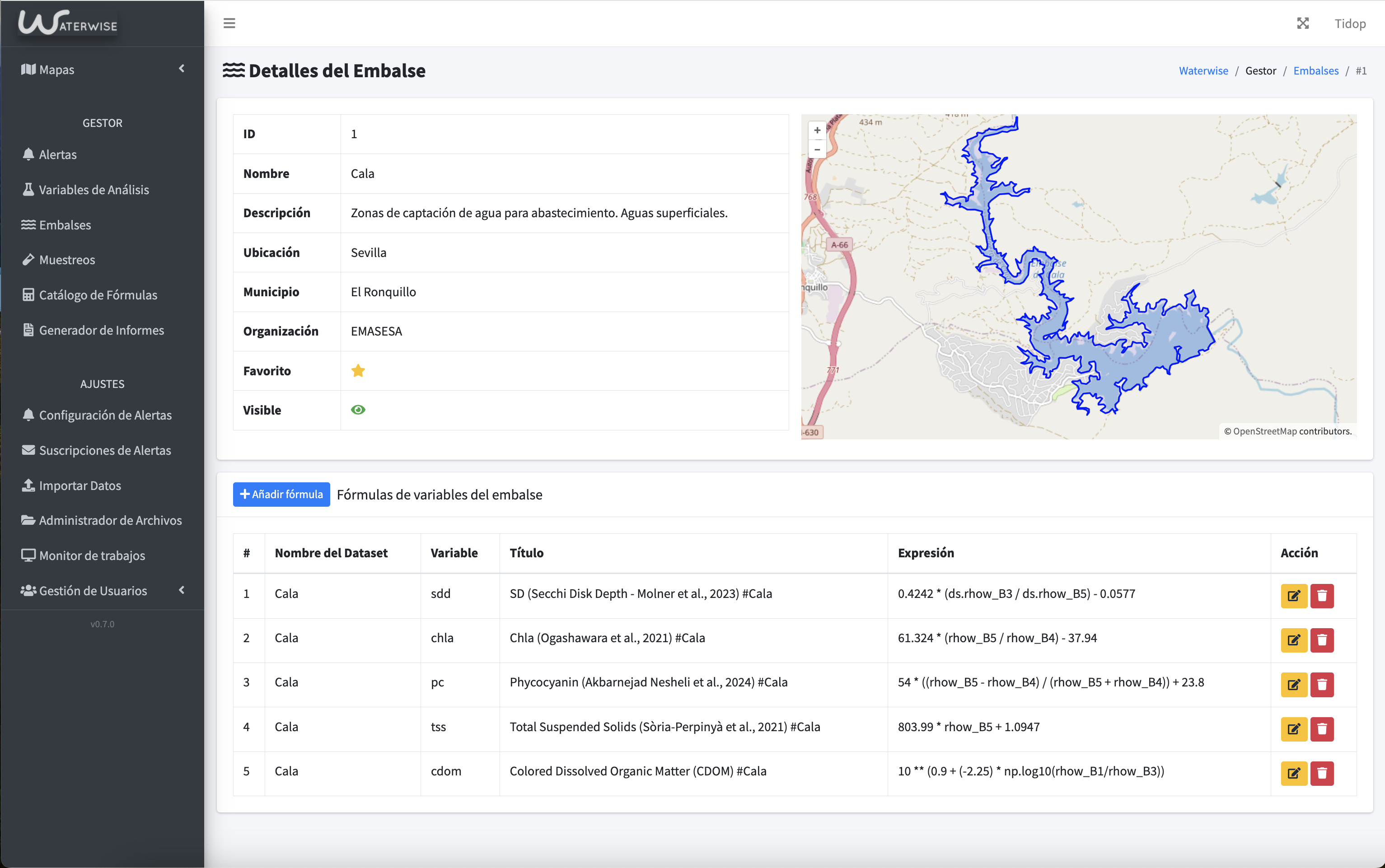

Al seleccionar la opción Ver en el listado, se muestra la página con los Detalles del Embalse, incluyendo toda la información administrativa, geográfica y operativa asociada.
Detalles del Embalse¶
Los campos visibles incluyen:
- ID: Identificador único del embalse.
- Nombre: Nombre oficial del embalse.
- Descripción: Información general sobre el uso o características del embalse.
- Ubicación: Provincia donde se encuentra.
- Municipio: Municipio asociado.
- Organización: Entidad responsable de la gestión del embalse.
- Favorito: Indica si aparece como destacado en los visores.
- Visible: Controla si debe mostrarse en los visores y listados del sistema.
Ejemplo real de un embalse:
| Campo | Valor |
|---|---|
| ID | 4 |
| Nombre | José Torán |
| Descripción | Zonas de captación de agua para abastecimiento. Aguas superficiales. |
| Ubicación | Sevilla |
| Municipio | Constantina |
| Organización | AQUALIA GESTIÓN INTEGRAL DEL AGUA, S.A. |
| Favorito | — |
| Visible | — |
¶

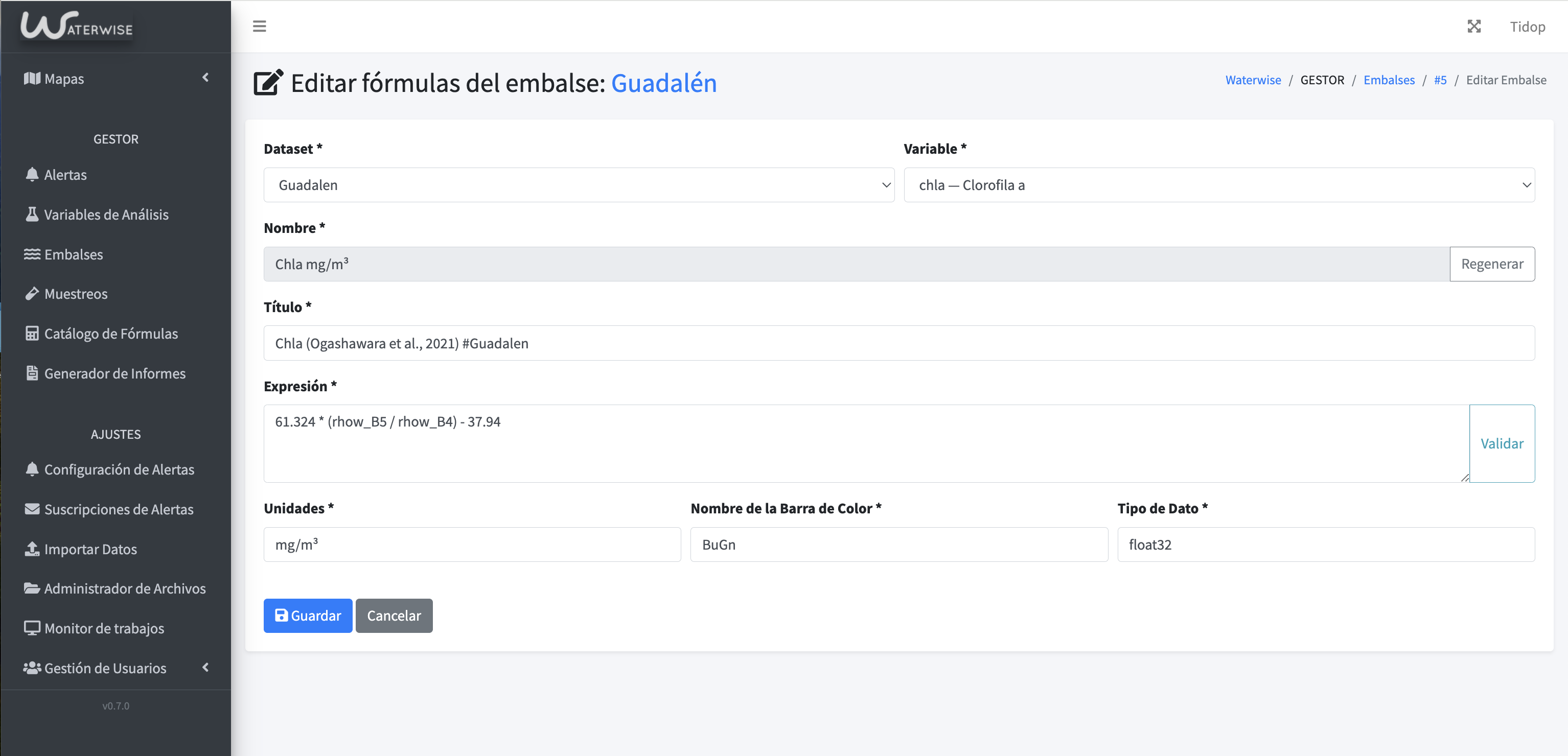

Fórmulas de variables del embalse¶
En esta sección se listan todas las fórmulas específicas asociadas al embalse.
Estas fórmulas permiten personalizar el cálculo de variables derivadas para un embalse concreto, utilizando expresiones basadas en reflectancias, bandas satelitales u otras variables del dataset. La edicion y creación de formulas asociadas al embalse está permitida exclusivamente para los roles administradores.
La tabla incluye:
- ID interno de la fórmula
- Nombre del Dataset
- Variable (alias)
- Título (nombre visible)
- Expresión aplicada
- Acciones disponibles (editar / eliminar)
Ejemplo real (Embalse Guadalén)¶
| # | Dataset | Variable | Título | Expresión |
|---|---|---|---|---|
| 11 | Guadalen |
sdd |
SD (Secchi Disk Depth - Molner et al., 2023) #Guadalen | 0.4242 * (ds.rhow_B3 / ds.rhow_B5) - 0.0577 |
| 12 | Guadalen |
chla |
Chla (Ogashawara et al., 2021) #Guadalen | 61.324 * (rhow_B5 / rhow_B4) - 37.94 |
| 13 | Guadalen |
pc |
Phycocyanin (Akbarnejad Nesheli et al., 2024) #Guadalen | 54 * ((rhow_B5 - rhow_B4) / (rhow_B5 + rhow_B4)) + 23.8 |
| 14 | Guadalen |
tss |
Total Suspended Solids (Sòria-Perpinyà et al., 2021) #Guadalen | 803.99 * rhow_B5 + 1.0947 |
| 15 | Guadalen |
cdom |
Colored Dissolved Organic Matter (CDOM) #Guadalen | 10 ** (0.9 + (-2.25) * np.log10(rhow_B1 / rhow_B3)) |
Estas fórmulas son evaluadas automáticamente cuando:
- Se procesan imágenes satelitales del embalse.
- Se generan productos derivados.
- Se visualizan variables en el visor avanzado.
Editar Embalse¶
Al seleccionar Editar, se muestra un formulario que permite modificar los datos del embalse.
Los campos se presentan a continuación en formato de tabla, con su descripción y un ejemplo real tomado del embalse José Torán.
Campos del formulario¶
| Campo | Ejemplo | Descripción |
|---|---|---|
| Nombre * | José Torán | Nombre oficial del embalse tal como aparecerá en los visores y listados. Campo obligatorio. |
| Descripción | Zonas de captación de agua para abastecimiento. Aguas superficiales. | Texto descriptivo del embalse, su uso principal y características generales. |
| Ubicación * | Sevilla | Provincia donde se encuentra el embalse. Campo obligatorio. |
| Municipio * | Constantina | Municipio asociado al embalse. Campo obligatorio. |
| Organización | AQUALIA GESTIÓN INTEGRAL DEL AGUA, S.A. | Entidad responsable de su gestión o explotación. |
| Nombre del Dataset | Jose_Toran | Nombre del dataset asociado para vincular imágenes o series temporales. Si no se selecciona ninguno, el embalse no se enlaza a datos satelitales. Necesario para generar los informes |
| Área Máxima de Superficie de Agua | (vacío) | Superficie máxima estimada del embalse. Información necesaria para los informes |
| Volumen Máximo de Capacidad | (vacío) | Capacidad máxima del embalse, en hm³ o unidades que defina el sistema. Información necesaria para los informes |
| Profundidad Promedio Máxima | (vacío) | Profundidad media máxima estimada del embalse. Información usada para cálculos e informes. |
| Tipología | (vacío) | Clasificación del embalse (ej. “Aguas superficiales”, “Embalse de regulación”, etc.). Información usada para los informes. |
| Favorito | Favorito | Control booleano (sí/no) que indica si el embalse aparece como destacado en el sistema. |
| Visible | Visible | Control booleano (sí/no) que determina si el embalse se muestra en el visor y listados. |
| GeoJSON (Geometría del Embalse) | (texto GeoJSON) | Geometría del embalse en formato GeoJSON. Define la forma y extensión real del embalse, usada en: visualización en los visores, análisis espaciales y procesamiento satelital. Admite Polygon y MultiPolygon. Campo esencial para todos los procesos espaciales del sistema. |
Cada cambio realizado debe guardarse para que tenga efecto en todos los componentes del sistema: el visor básico, la generación de informes y los módulos internos que utilizan esta información.
Nota: La geometría del embalse puede crearse desde las herramientas de edición del visor de mapas o mediante aplicaciones especializadas como QGIS o geojson.io.
Una vez generada, basta con pegar el contenido en formato GeoJSON en el campo correspondiente.
El sistema admite geometrías de tipo Polygon y MultiPolygon.
