Muestreos¶
Introducción¶
El módulo Muestreos del sistema permite gestionar todos los registros de muestreo realizados in situ en los embalses monitorizados por la plataforma.
Desde este módulo es posible:
- Consultar el listado de muestreos disponibles.
- Filtrar por fechas, embalse, código o laboratorio.
- Visualizar la información detallada de cada muestreo.
- Editar o corregir valores de muestreo.
- Importar datos desde Excel utilizando el sistema de palabras clave (keywords).
Este módulo es fundamental para integrar mediciones in situ y vincularlas con las variables del sistema y los análisis satelitales.

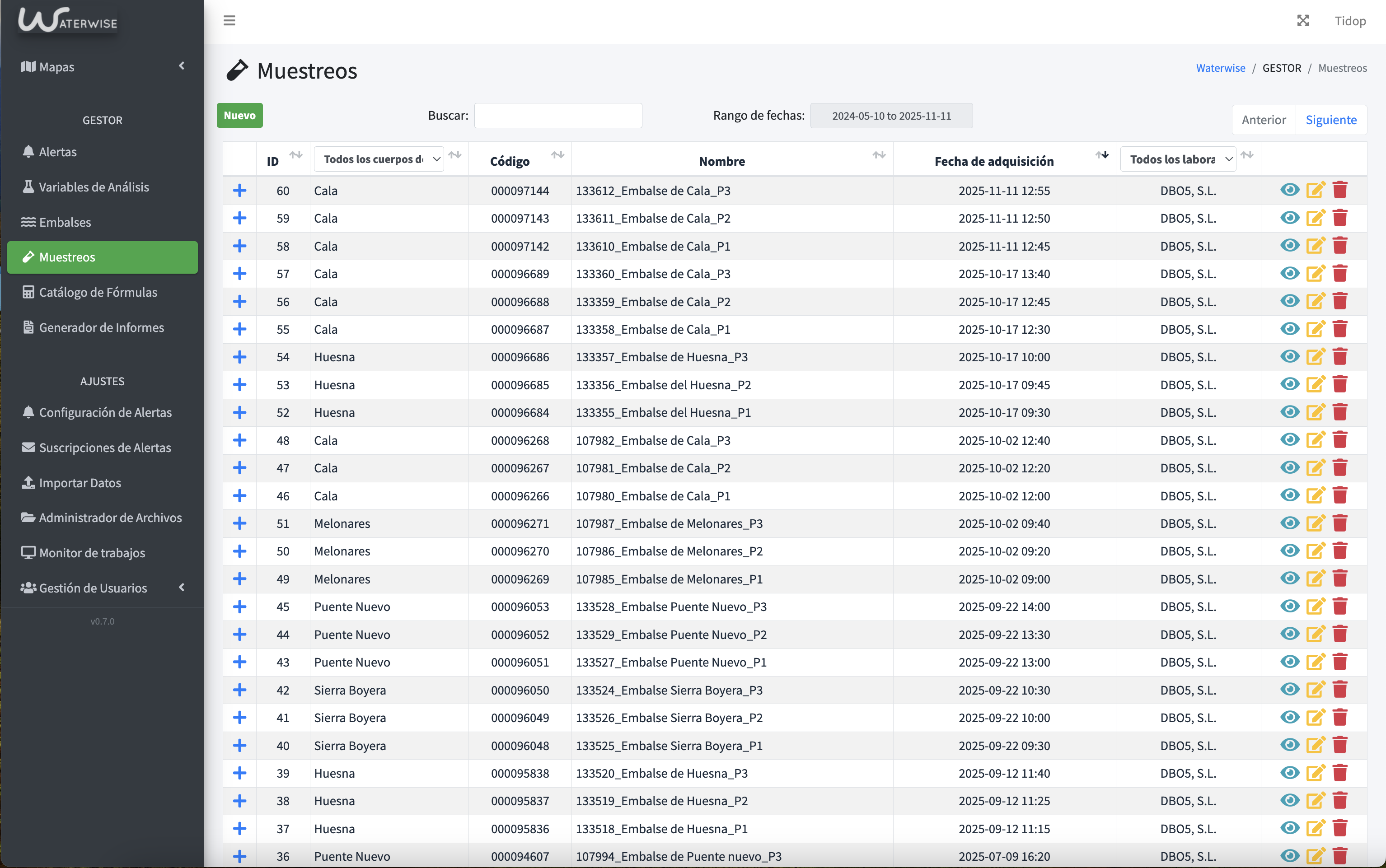

Listado de Muestreos¶
La vista principal muestra una tabla con todos los muestreos registrados.
Incluye herramientas de filtrado en la parte superior:
- Buscador
- Rango de fechas
- Selector de cuerpos de agua
- Selector de laboratorio
- Controles de paginación (Anterior / Siguiente)
Ejemplo real de cabecera del listado:
Campos del listado¶
| Campo | Descripción |
|---|---|
| ID | Identificador único del muestreo. |
| Cuerpo de agua | Embalse al que pertenece el muestreo. |
| Código | Código del registro o identificación del laboratorio. |
| Nombre | Nombre descriptivo del muestreo o campaña. |
| Fecha de adquisición | Fecha y hora en la que se tomó la muestra. |
| Laboratorio | Nombre del laboratorio o entidad responsable del análisis. |
Ejemplo real de un registro:
| ID | Cuerpo de Agua | Código | Nombre | Fecha | Laboratorio |
|---|---|---|---|---|---|
| 60 | Cala | 000097144 | 133612_Embalse de Cala_P3 | 2025-11-11 12:55 | DBO5, S.L. |

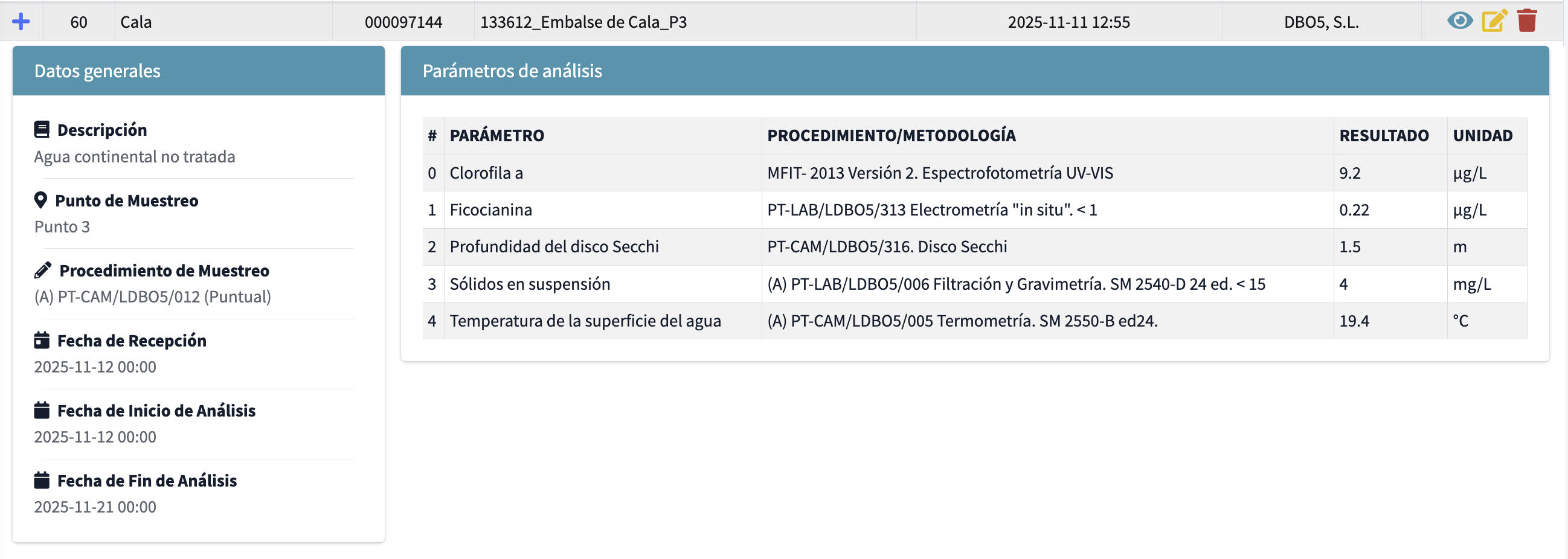

Ver detalles del muestreo desde el listado

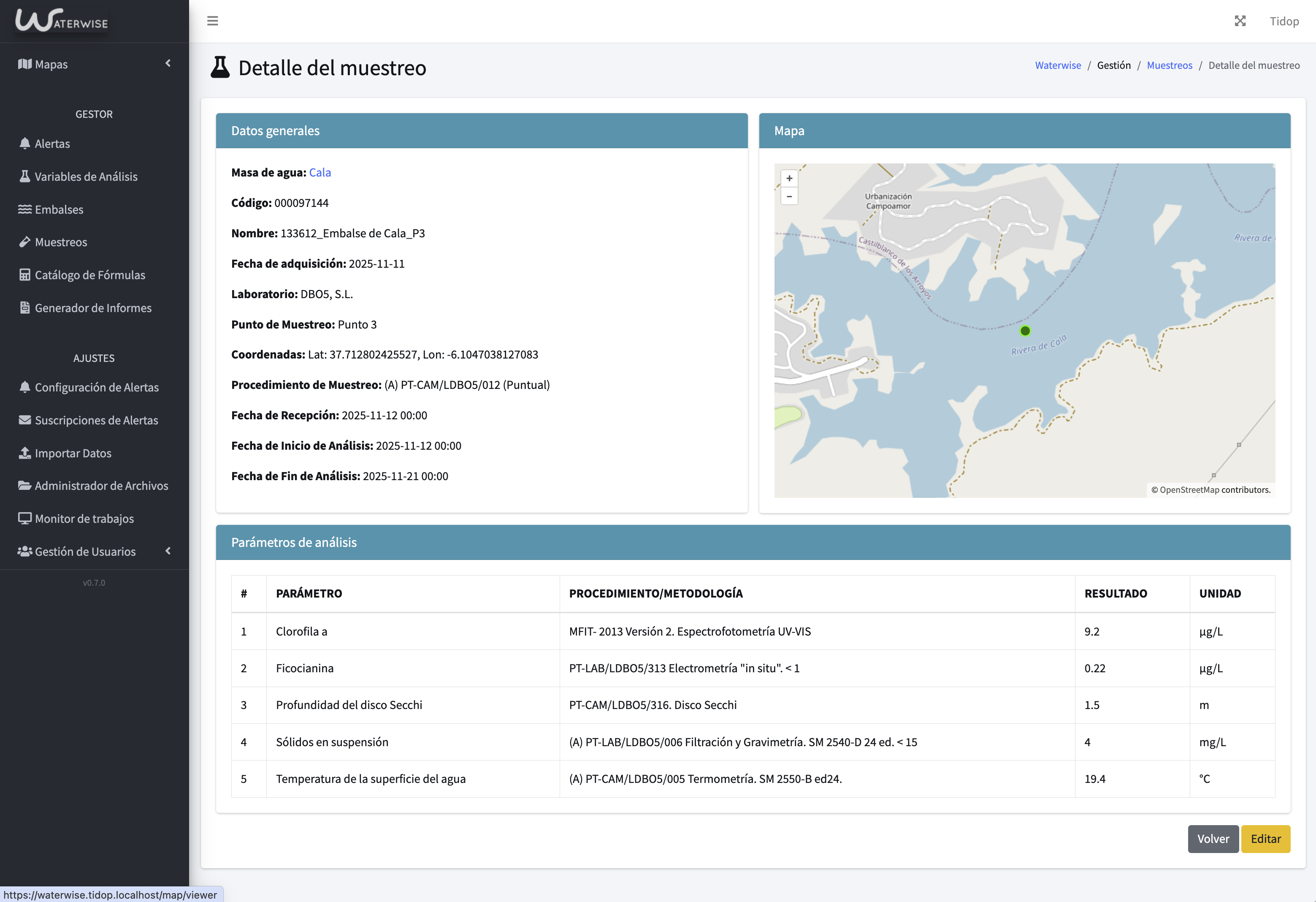

Ver Muestreo¶
Al seleccionar Ver (icono del ojo), se muestra la página de detalles del muestreo, que incluye:
- Datos generales del muestreo
- Valores medidos por variable
- Mapa: Localización geomegrafica (punto)
Los valores del muestreo se muestran junto a las variables/parámetros de análisis, permitiendo registrar N variables a un muestreo:

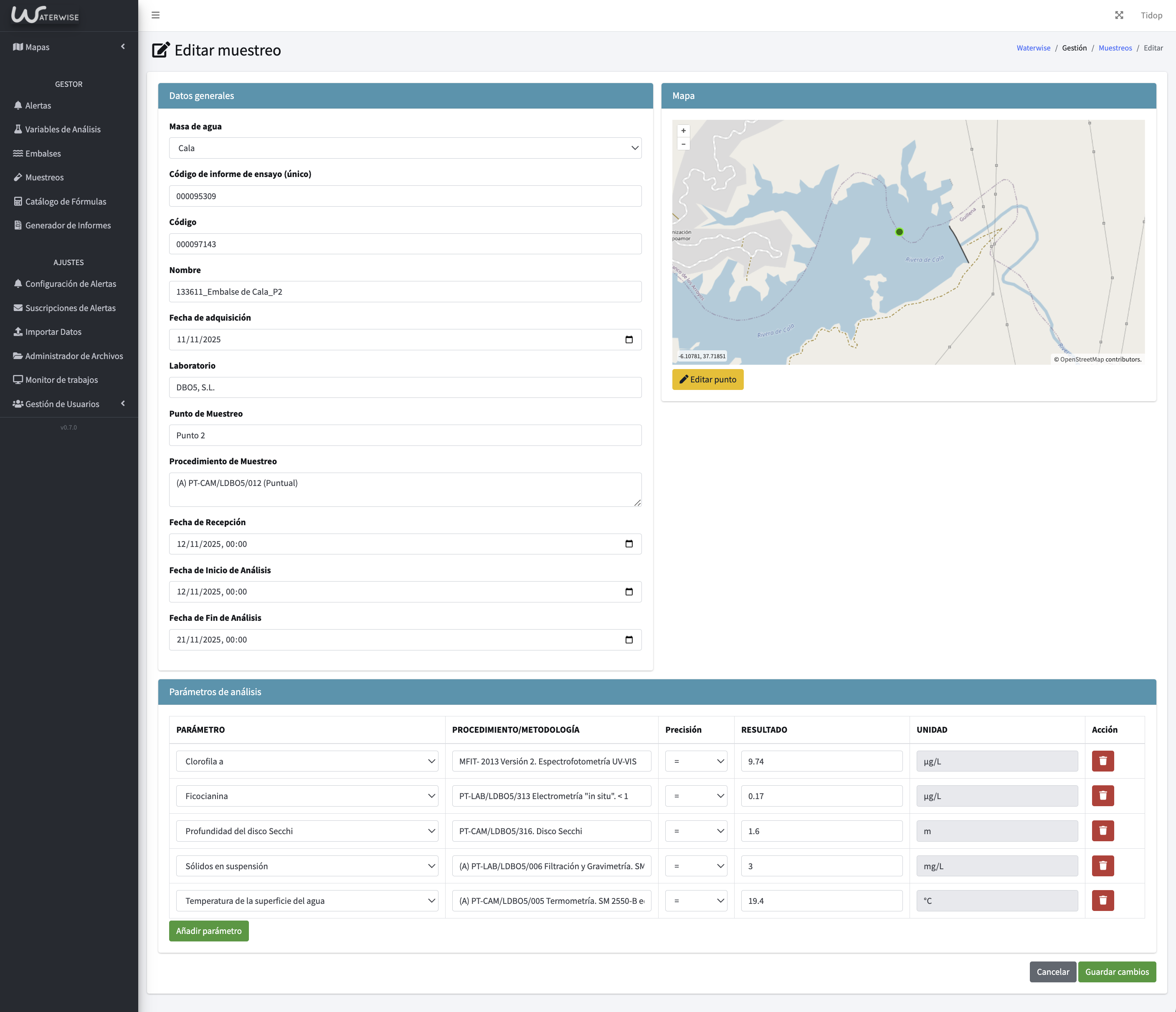

Editar Muestreo¶
Al hacer clic en Editar (icono del lápiz) , se muestra un formulario que permite modificar:
- Datos generales
- Parámetros de analisis
- Fechas
- Identificadores del laboratorio
Esta vista es útil para corregir errores de importación o actualizar datos manualmente.
Campos del formulario¶
Los campos pueden variar según el tipo de muestreo, pero los principales son:
| Campo | Ejemplo | Descripción |
|---|---|---|
| Masa de agua * | Cala | Embalse donde se realizó el muestreo. Campo obligatorio. |
| Código de informe de ensayo * | 000097144 | Código interno o referencia del laboratorio. |
| Código * | 000097142 | Código interno o referencia del laboratorio. |
| Nombre | 133612_Embalse de Cala_P3 | Nombre descriptivo o campaña del muestreo. |
| Fecha de adquisición * | 2025-11-11 12:55 | Fecha y hora de toma de la muestra. Obligatoria. |
| Laboratorio | DBO5, S.L. | Entidad encargada del análisis. |
| Parámetros de análisis | (lista de valores) | Cada parámetro a análisis se vincula mediante al muestreo con el valor y precisión de la muestra. |

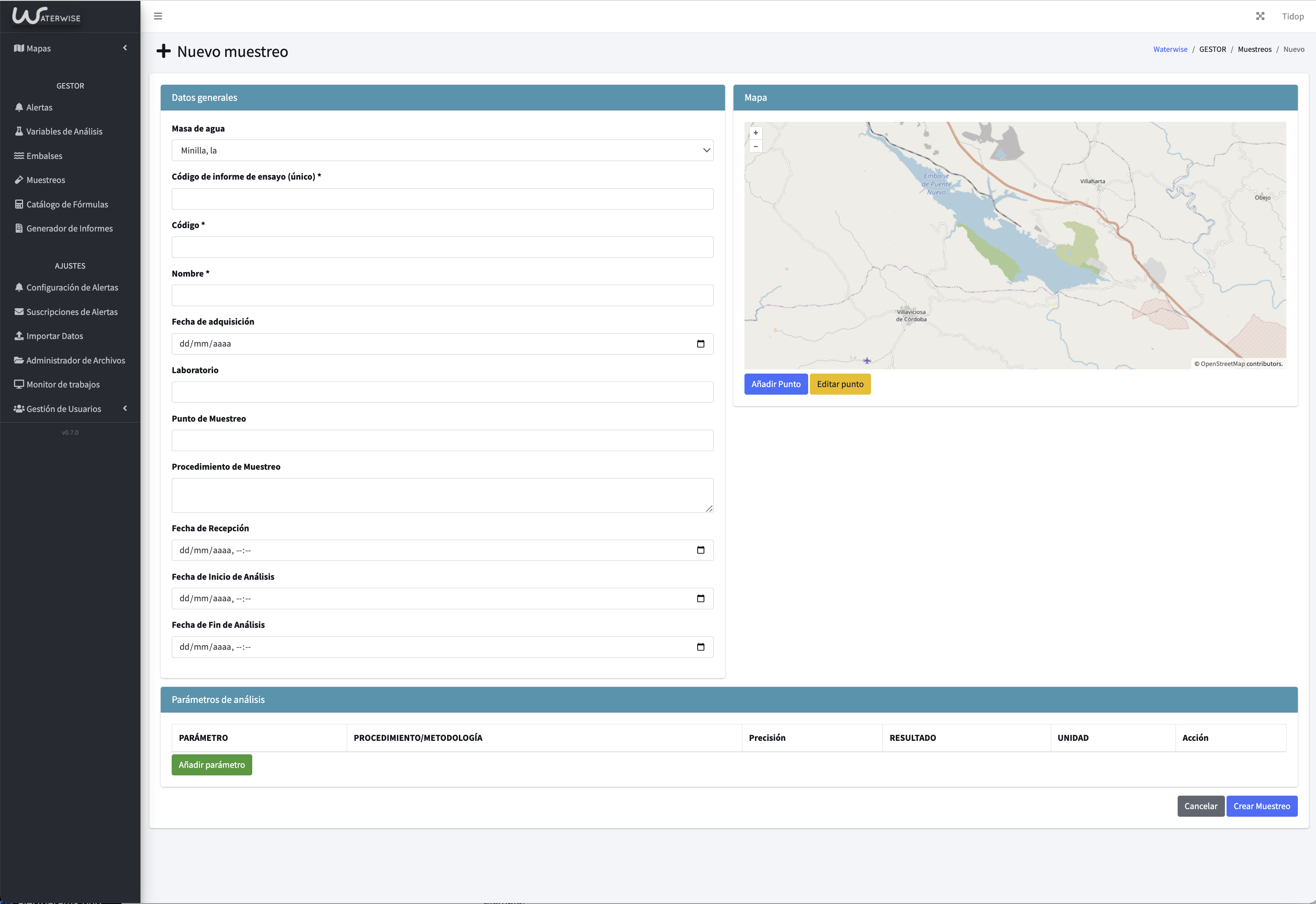

Crear Nuevo Muestreo¶
El módulo permite añadir nuevos registros de muestreo manualmente utilizando el botón “Nuevo disponible en la parte superior del listado.
Al seleccionarlo, se abre un formulario similar al de edición, en el cual el usuario debe completar los datos principales del muestreo y los valores de los parámetros asociados.
Este proceso es útil cuando:
- Se dispone de mediciones in situ que no provienen de un archivo Excel.
- Se quiere añadir un muestreo puntual de forma rápida.
- Se desea registrar valores estimados o parámetros complementarios.
Campos del formulario¶
Los campos del formulario se dividen en Datos Generales, Trazabilidad del muestreo, Localización, y Parámetros analizados.
A continuación, se describen todos los campos disponibles:
| Campo | Ejemplo | Descripción |
|---|---|---|
| Masa de agua * | Minilla, la | Embalse o cuerpo de agua donde se realiza el muestreo. Seleccionado de la lista de masas registradas. |
| Código de informe de ensayo (único) * | INF-2025-0098 | Identificador único del informe de ensayo asociado al muestreo. Obligatorio. |
| Código * | 000097144 | Código propio del muestreo o referencia proporcionada por el laboratorio. Obligatorio. |
| Nombre * | 133612_Embalse Minilla_P3 | Nombre descriptivo del muestreo o campaña. Obligatorio. |
| Fecha de adquisición * | 10/11/2025 | Fecha en la que se toma la muestra in situ. Campo obligatorio. |
| Laboratorio | DBO5, S.L. | Laboratorio o entidad encargada del análisis. Opcional. |
| Punto de Muestreo | Sector Norte | Punto concreto dentro del embalse donde se ha realizado la toma. |
| Procedimiento de Muestreo | Protocolo A-2024 | Indica el método o protocolo aplicado durante la toma de muestras. |
| Fecha de Recepción | 11/11/2025, 09:30 | Fecha y hora en la que la muestra es recibida por el laboratorio. |
| Fecha de Inicio de Análisis | 11/11/2025, 10:00 | Fecha y hora en la que el laboratorio comienza el análisis. |
| Fecha de Fin de Análisis | 11/11/2025, 14:20 | Fecha y hora en la que concluye el análisis. |
| Mapa (Punto del muestreo) | (selección en el mapa) | Permite indicar la ubicación exacta del muestreo mediante un punto sobre el visor. |
Parámetros de análisis¶
En la parte inferior del formulario se muestra una tabla con todos los parámetros/variableas analizadas en ese muestreo, cada uno vinculado a una variable de análisis del sistema.
Cada parámetro/variable incluye:
- Nombre del parámetro
- Keyword vinculado (ej.
sdd,chla,tss,pc) - Descripción del procedimiento o metodología
- Valor cuantitativo
- Precisión del valor (exacto / < / > )
- Unidades
Ejemplo de parámetros:
| Parámetro | Keyword | Valor | Tipo | Unidades |
|---|---|---|---|---|
| Profundidad del disco Secchi | sdd |
1.2 | Exacto (=) | m |
| Clorofila-a | chla |
7.8 | Menor (<) | mg/m³ |
| Ficocianina | pc |
14.5 | Exacto (=) | μg/L |
El usuario puede:
- Añadir nuevos parámetros
- Editar los valores
- Eliminar parámetros incorrectos
Solo pueden añadirse parámetros que estén definidos en las Variables de Análisis, lo que asegura la compatibilidad con gráficos e informes.
Resultado¶
Una vez guardado el nuevo muestreo:
- Se incorpora al listado principal de muestreos
- Se enlaza automáticamente con los muestreos del embalse.
- Puede visualizarse espacialmente en el visor básico
- Puede utilizarse en gráficas, validaciones y comparativas en el visor avanzado
Alta de muestreos / Nuevo muestreo¶
Durante la creación de un nuevo muestreo, el sistema:
- Verifica los campos obligatorios (fecha, código y cuerpo de agua/embalse).
- Asocia automáticamente cada parámetro con las variables correspondientes del sistema.
- Asegura que los valores registrados puedan visualizarse correctamente tanto en el visor básico como en el visor avanzado.
Nota: No todos los muestreos deben incluir todos los parámetros de análisis; cada muestreo puede contener solo aquellos que hayan sido medidos en esa ubicación y fecha.
Relación entre Muestreos y Variables del Sistema¶
Un muestreo queda correctamente vinculado cuando:
- Su parámetro coincide con una variable definida.
- Las unidades son coherentes con la variable correspondiente.
- Los valores de variables se puede establecer la precisión, de si es un dato preciso o es una estimación menor o superior a un valor.
Esto permite que los valores aparezcan:
- En gráficas temporales del visor avanzado
- En los visores de mapas
