9. Visor Avanzado (Advanced Viewer)¶

El Visor Avanzado es la herramienta principal para el análisis técnico en profundidad de la calidad del agua a partir de series temporales satelitales.

Permite explorar, comparar y analizar de forma interactiva variables multitemporales y multiespectrales, trasladando al usuario final las capacidades de análisis típicas de plataformas científicas como xcube, adaptadas al contexto operativo de embalses.

9.1 Perfil objetivo¶

El visor avanzado está orientado a:

• técnicos especialistas en calidad del agua,
• analistas SIG y teledetección,
• personal de apoyo técnico a la gestión.

Requiere conocimientos previos sobre:

• interpretación de productos satelitales,
• series temporales,
• limitaciones del dato óptico en agua.

9.2 Objetivo del visor avanzado¶

El visor avanzado permite responder a preguntas como:

• ¿Cómo evoluciona una variable de calidad del agua en el tiempo?
• ¿Existen tendencias o anomalías persistentes?
• ¿Son coherentes los valores observados con la imagen RGB?
• ¿Cómo se comporta una variable en distintas zonas del embalse?

Es la herramienta que conecta directamente:

• la teoría del Bloque I,
• con el análisis técnico real de los datos.

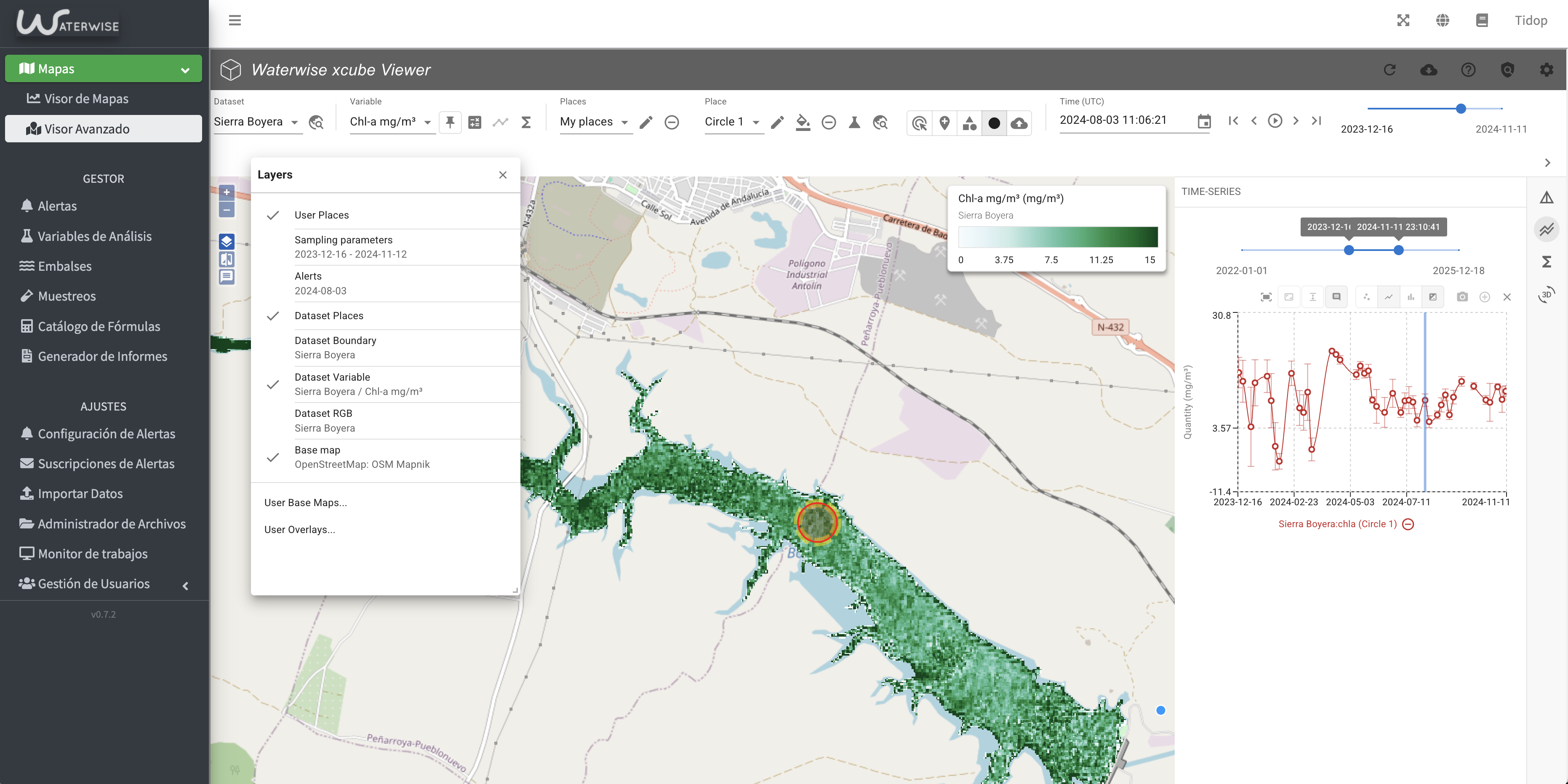

9.3 Interfaz principal¶

La interfaz se organiza en cuatro componentes fundamentales:

1. Barra superior
   Selección de:

   • dataset (embalse),
   • variable,
   • modo de visualización,
   • controles temporales.

2. Panel izquierdo
   Gestión de capas, leyendas y herramientas de análisis.

3. Panel derecho
   Visualización de resultados:

   • gráficas de series temporales,
   • estadísticas asociadas a puntos o áreas.

4. Mapa principal
   Representación espacial de las variables seleccionadas.

Este diseño reproduce el enfoque del visor de xcube, combinando mapa y gráfico de forma sincronizada.

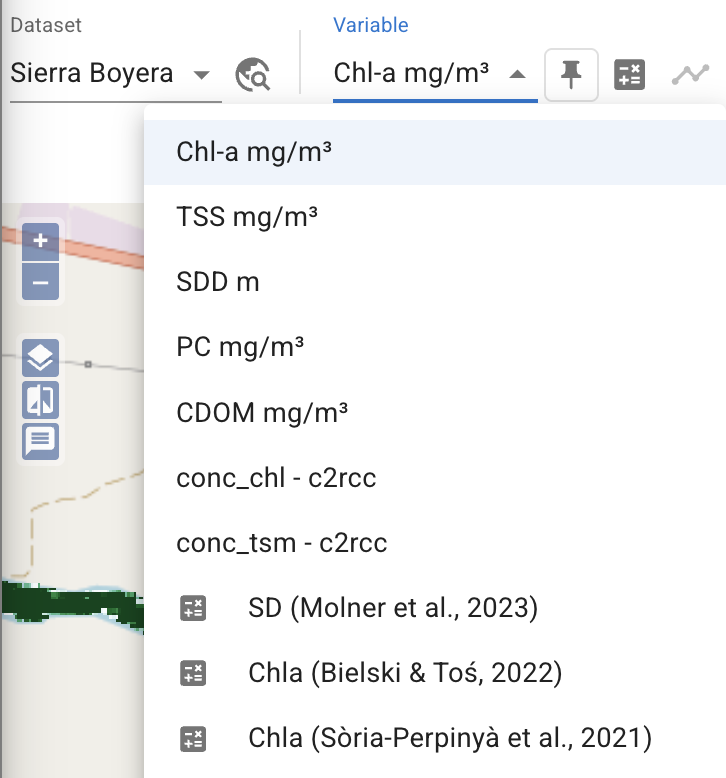

9.4 Carga y exploración de datasets¶

Cada dataset corresponde a la serie temporal completa de un embalse.

Una vez seleccionado un dataset:

• el sistema carga automáticamente las fechas disponibles,
• se habilita el listado de variables asociadas.

Las variables incluyen:

• Bandas corregidas atmosféricamente (C2RCC).
  • clorofila-a (conc_chl),
  • sólidos en suspensión (conc_tsm),

• Variables bio-ópticas:

  • clorofila-a (Chla-a),
  • sólidos en suspensión (TSS),
  • Disco Secchi (SDD),
  • Ficocianina (PC),
  • Colored dissolved organic matter (CDOM).

• Variables personalizadas definidas por el usuario (por ejemplo, CDOM).

Relación con ARD¶

Este enfoque reproduce el concepto de Data Cube de xcube:

• datos alineados espacial y temporalmente,
• acceso directo a series completas,
• análisis sin necesidad de reprocesar archivos individuales.

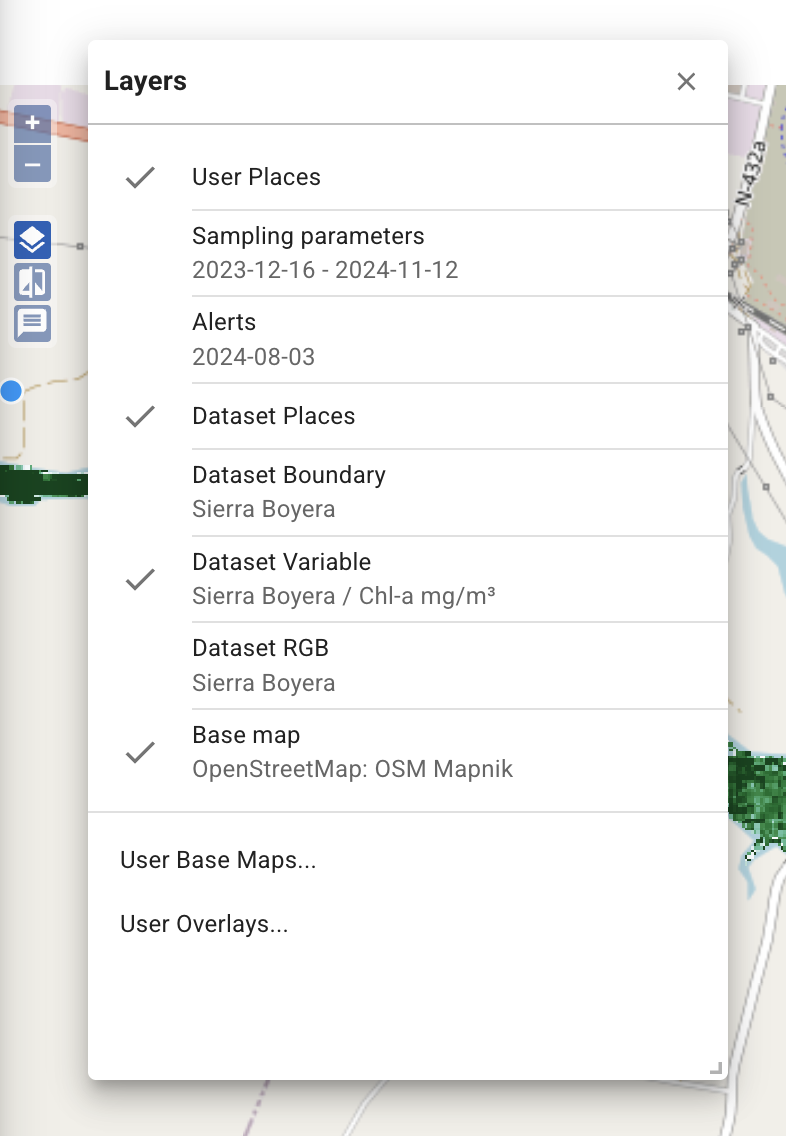

9.5 Gestión y visualización de capas¶

Desde el gestor de capas el usuario puede:

• visualizar solo la variable seleccionada,
• combinar la variable con la composición RGB de la misma fecha,
• visualizar únicamente el RGB para comprobación visual.

Esta funcionalidad es clave en calidad de agua, ya que permite:

• verificar si una señal es real o debida a nubes, sombras o reflejos,
• evaluar coherencia física entre producto y escena original.

Nota técnica:

Las variables se muestran enmascaradas (agua válida), mientras que el RGB no aplica máscara, lo que facilita la detección de artefactos.

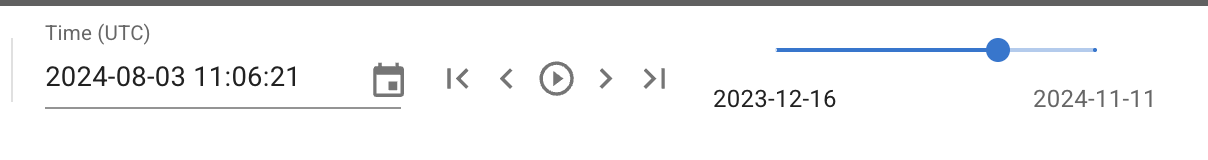

9.6 Navegación temporal avanzada¶

El visor avanzado incorpora herramientas completas de navegación temporal:

• Control deslizante para recorrer la serie.
• Calendario para seleccionar fechas concretas.
• Controles de reproducción:
  • avanzar,
  • retroceder,
  • reproducir automáticamente la serie.

Este comportamiento está inspirado directamente en el visor temporal de xcube.

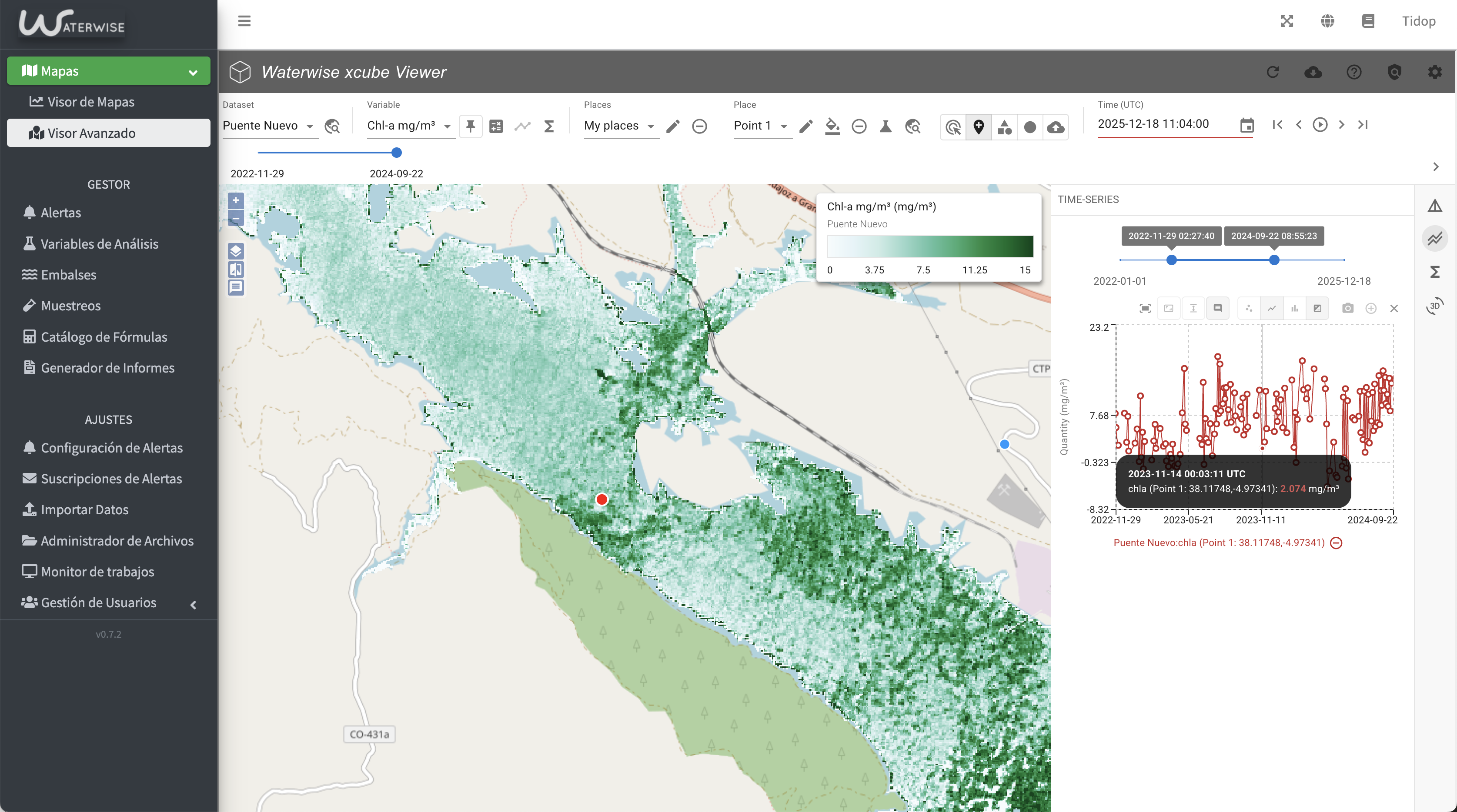

9.7 Análisis de series temporales en puntos¶

El análisis puntual permite estudiar la evolución temporal en una localización concreta.

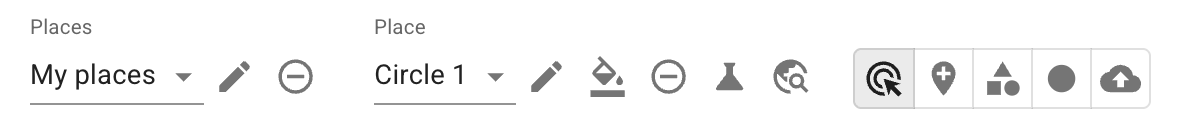

Flujo de trabajo: 1. Seleccionar la variable. 2. Activar la herramienta de punto/poligono/circulo/importar geometría 3. Hacer clic sobre el embalse.

El sistema genera automáticamente:

• una gráfica temporal del valor en ese punto,
• sincronizada con el mapa.

Este análisis es especialmente útil para:

• validar alertas,
• comparar con muestreos de campo,
• detectar anomalías locales.

9.8 Análisis de series temporales en áreas¶

El análisis zonal permite evaluar áreas homogéneas del embalse.

Características:

• selección mediante polígonos o círculos,
• cálculo de valores medios,
• descarte automático de zonas fuera del embalse.

Este enfoque es fundamental en embalses grandes, donde la heterogeneidad espacial es relevante.

9.9 Herramientas de análisis de la gráfica¶

La gráfica temporal incorpora herramientas avanzadas:

• Cargar en el mapa la imagen asociada a una fecha concreta.
• Activar/desactivar la desviación estándar.
• Limitar el rango temporal.
• Zoom interactivo sobre periodos concretos.
• Exportar la gráfica como imagen.

Estas funcionalidades permiten:

• análisis detallado de eventos,
• comparación de periodos,
• documentación de resultados.

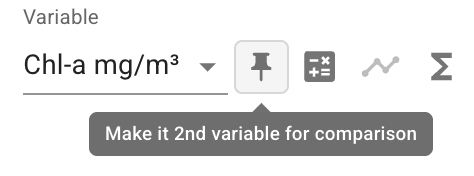

9.10 Comparación de variables (Split Mode)¶

El modo Split permite comparar:

• dos variables distintas,
• o una variable frente a su composición RGB.

El mapa se divide en dos vistas sincronizadas:

• mismo zoom,
• misma fecha,
• mismas interacciones.

Esta funcionalidad, heredada de xcube, es clave para:

• evaluación visual de algoritmos,
• validación de resultados,
• interpretación avanzada en calidad de agua.

9.11 Creación de variables de usuario¶

El visor avanzado permite crear variables personalizadas mediante expresiones matemáticas. Además de ofrecer la fórmulas definidas en catálogo de fórmulas por embalse.

Ejemplo de uso:

• definición de índices espectrales,
• adaptación a condiciones locales,
• experimentación con formulaciones.

Las variables creadas:

• se integran en el sistema,
• pueden analizarse temporalmente,

Idea clave¶

El Visor Avanzado no es solo un visor:
es un laboratorio interactivo para entender el comportamiento de la calidad del agua en el tiempo y el espacio.
